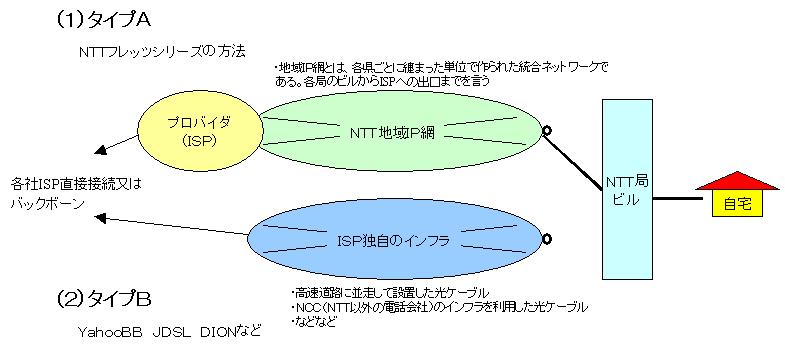

図は、概略図であり実際はもっと複雑である。大まかな概念を理解するものと思っていただきたい。
　モデルをタイプ（Ａ）（Ｂ）の様に分けたが、まず共通な点に注目してみよう。
　それは、自宅からＮＴＴ局に入るまでの回線である。
　ＮＴＴ局まで入る回線は、ＦＴＴＨだと光ファイバ、ｘＤＳＬであればツインメタルとなる。ｘＤＳＬの場合、ＹＢＢだろうが、フレッツＡＤＳＬだろうが「局までは同じ」という事を忘れてはいけない。どちらかが不満で乗り換えるユーザがあるかもしれないが、ｘＤＳＬで速度が出ないのは局までの減衰やノイズによる影響が大きいため、よく見極めてから乗り換えたいものである。

　（１）タイプＡ
　ＮＴＴのフレッツＡＤＳＬ、Ｂフレッツのモデルである。
　利用料金は各フレッツのＮＴＴ料金とプロバイダの料金の合算となる。
　申請工事は、ＮＴＴにフレッツの申し込みをすると自動的にタイプＡに接続してくれる。
　ＮＴＴの工事が終了すると、ＩＳＰに加入すればすぐに利用できる。
　では、肝心のネットワークトラフィック（回線帯域の混み具合）であるが、この方式は大きく二つの確認ポイントがある。ひとつは「ＮＴＴ地域ＩＰ網」でもうひとつが「プロバイダ」である。
　ここでｘＤＳＬの１２Ｍｂｐｓサービスに加入したとしよう。
　ＮＴＴ局までの減衰で５Ｍになったと仮定した場合、このユーザは５Ｍ前後のアクセス速度となるはずだ。しかし実際はそんなにあまくない。まず地域ＩＰ網でトラフィックが抑えられる。ＮＴＴは地域ＩＰ網で混雑が発生した場合は随時増強すると「いっている」が地域ＩＰ網で抑えられる場合も多々発生する。ｘＤＳＬの場合は、回線が細いため、そんなに抑えられることはないが、FTTHの場合「かなり」抑えられる。私の場合、ＮＴＴの局までは減衰０だから100Mbpsではいっていく、しかし地域ＩＰ網で減衰するので、 フレッツスクエアのサーバまでの測定では70Mbpsが限度である。（ただし増強具合によると改善する場合もある）
　次の減衰ポイントがＩＳＰだ。ＩＳＰは減衰するＩＳＰとそうでないＩＳＰがある。
　このあたりは各社のＩＳＰの「Ｗｅｂページ」を参照すれば書いてあるし、ここのスループットグラフ（トラフィックグラフ）を示しているＩＳＰもある。
ＩＳＰが「この部分で減衰はありえない」と主張している場合、ほとんどトラフィックグラフを表示している。
各ＩＳＰはトラフィックモニターを公開していたりするので、その内容を確認して欲しい。
また、ブロードバンドスピードテストなどで自宅回線の速度を測定してトラフィックを推測する
　（２）タイプＢ
この方式は、地域ＩＰ網など「他社」の影響を受けず独自の実力がすべて露呈する構造といってもよいだろう。
工事は、「ＮＴＴ局内工事」というものがあり、接続をＮＴＴに変更してもらわなければならない。
デメリットもある。それは、インフラが地域ＩＰ網のように大きくないため、「みんなが使う時間帯は混んで使わないときはすいてる」というようなものである。ケーブルＴＶの接続に似ている。
友人がＹＢＢに加入しているのだが、このあたりが顕著に現れている。
タイプＢは、フレッツに比べ、比較的に安く設定されている。よって、安くて早いプロバイダ選びが可能であるといってもいい。ただし選択には評判を調べ充分注意したほうがいい
